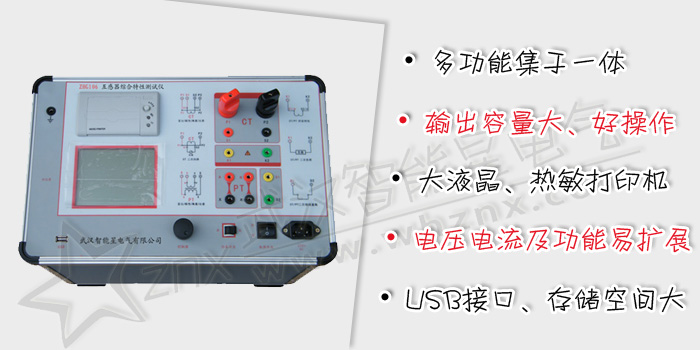

ZHG106互感器綜合特性測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、一次通流測試、交流耐壓測試、二次負荷、二次繞組、鐵心自動退磁、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。
實驗時僅需設定測試電壓/電流值，設備便能自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。
國內首創MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。
單機220V輸入時最大電壓輸出0-1000V(標配)/2500V/(選配)，單機最大電流輸出0-600A(標配)/1000A(選配)，非常適合現場檢修使用。
可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、角差比差、CT一次通流和CT退磁等項目，輕松實現一機多用。
采用單電源輸入端口；僅有8個測試端口就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率。
對于CT變比測量范圍15000A/5A 、3000A/1A，PT變比測試范圍500kV：100V。
注：在不需要外接升壓器或外接升流器情況下的測量范圍。
采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。
可保存1000組試驗數據，掉電后可保存10年。
方便連接新式筆記本電腦。
方便現場使用。
|
主要測試功能
|
|
|
一、對于電流互感器（CT）：
|
二、對于電壓互感器（PT）：
|
|
• 伏安特性（勵磁特性）曲線
|
• 伏安特性（勵磁特性）曲線
|
|
• 自動給出拐點值
|
• 自動給出拐點值
|
|
• 自動給出5%和10%的誤差曲線
|
• 變比測量
|
|
• 變比測量
|
• 極性判斷
|
|
• 比差測量
|
• 比差測量
|
|
• 角差測量
|
• 角差測量
|
|
• 極性判斷
|
• 交流耐壓測試
|
|
• 一次通流測試
|
• 二次負荷測試
|
|
• 交流耐壓測試
|
• 二次繞組測試
|
|
• 二次負荷測試
|
• 鐵心自動退磁
|
|
• 二次繞組測試
|
|
|
• 鐵心自動退磁
|
|
|
項 目
|
參 數
|
|
|
工作電源
|
AC220V±10% 、50Hz
|
|
|
設備輸出
|
0～1000V（0-20A）
|
|
|
輸出電流
|
0～600A（0-5V）
|
|
|
二次繞組
電阻測量
|
范圍
|
0.1～300Ω
|
|
精度
|
0.5%±1mΩ
|
|
|
二次實際
負荷測量
|
范圍
|
5～300VA
|
|
精度
|
≤0.5%
|
|
|
CT/PT
角差測量
|
精度
|
±4min
|
|
分辨率
|
0.1min
|
|
|
CT/PT
比差測量
|
精度
|
≤0.05%
|
|
分辨率
|
0.1
|
|
|
CT
變比測量
|
范圍
|
5-25000A/5A(5000A/1A)
|
|
精度
|
≤0.5%
|
|
|
PT
變比測量
|
范圍
|
1-10000
|
|
精度
|
≤0.5%
|
|
|
工作環境
|
溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m
|
|
|
尺寸
|
380mm × 240mm × 260mm
|
|
|
重量
|
≤22Kg
|
|
