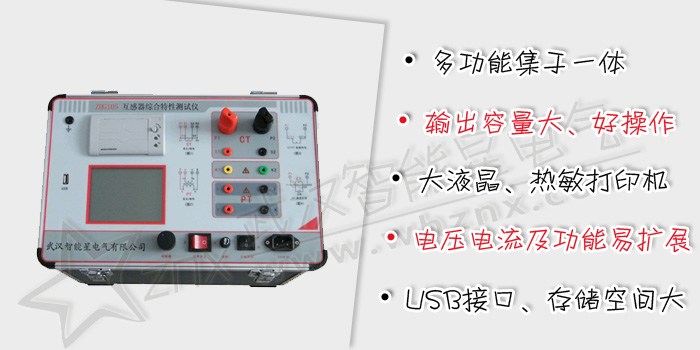

ZHG105互感器綜合特性測試儀，是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、角差比差、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。

• 1安全可靠

  國內首創MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。

  注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。

• 符合國家檢修規程

  設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

• 輸出容量大

  單機220V輸入時最大電壓輸出0-1000V(標配)/2500V(選配)/3000V(選配)/6000V(選配)，單機最大電流輸出0-600A(標配)/1000A(選配)，非常適合現場檢修使用。

• 功能齊全

  可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、角差比差、CT一次通流和CT退磁等項目，輕松實現一機多用。

• 接線方式簡單

  采用單電源輸入端口；僅有8個測試端口就可完成CT/PT所有測試項目，接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；

• 測試范圍大

  對于CT變比測量范圍15000A/5A 、3000A/1A。PT變比測試范圍500kV：100V

  注：在不需要外接升壓器或外接升流器情況下的測量范圍

• 快速打印

  采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。

• 大容量FLASH存儲

  可保存1000組試驗數據，掉電后可保存10年。

• USB接口

  方便連接新式筆記本電腦。

• 體積小，重量輕

  方便現場使用。

• 不同型號設備之間的區別

  工作電源：AC220V

  輸出電壓：0-1000V(標配)/2500V(選配)/3000V(選配)/6000V(選配)

  輸出電流：0-600A(標配)/1000A(選配)

• 主要測試功能

  對于電流互感器(CT):

  伏安特性測試 、變比測試、 極性判別、 5％和10％誤差曲線 、一次通流試驗 、退磁、工頻交流耐壓測試 (標配)
  角差比差測試 (選配)。

  對于電壓互感器（PT）：

  伏安特性測試 、變比測試 、極性判別 、工頻交流耐壓測試、 退磁  (標配)
  角差比差測試(選配)。

• 技術參數：

  工作電源:       AC220V (50～60Hz)

  伏安輸出電壓:      0-1000V(標配)/2500V(選配)/3000V(選配)/6000V(選配)

  伏安輸出電流:      0-15 A

  變比輸出電流:      0-600A(標配)/1000A(選配)

  伏安測量精度:      < 0.5%

  變比測量精度:      < 0.5%

  角差測試精度:      4分 (選配)

  比差測試精度:      0.1級 (選配)

  工作溫度:       －10～50℃

  重量(Kg): 22

•
