ZYKC2000D 交直流變壓器有載開關測試儀
閱讀次數：3648
GB1094.1－1996 《電力變壓器》
本產品使用單相220V電源作為工作電源，將單相電源變換為三相AC 800V（有效值）標準試驗用電源，送到需試驗的變壓器，經高精度傳感器對輸出的試驗電流、電壓、相角作高速采集，傳輸到信息處理模塊，信息處理模塊將這些信息量與自身實時更新的基礎信息量進行比較，捕捉試驗系統的瞬變點，將其前后一定范圍內的信息存入記錄卡，并在液晶屏幕上顯示局部波形供試驗人員診斷，交流測試裝置提供智能分析功能，自動計算開關切換過程中的時間參數，同時可在線生成html格式報告文檔。
- 本產品是將現代計算機技術、信息高速采集處理技術應用于變壓器有載分接開關動作特性的交直流測試，可準確捕捉到開關動作過程中所產生的瞬變點，記錄測試數據并進行比較分析，本裝置軟件為工程技術人員提供數據細化分析功能，準確判斷50ms～60ms的開關切換過程中開關各觸點的工作狀態，發現開關過渡電阻斷線、觸頭接觸不良、過渡電阻、橋接時間、過渡時間超規程要求等設備的隱性缺陷，防止大型電力設備燒損事故。對動作特性波形異常的開關，交流測試裝置可進行外接高電壓模擬運行條件下的開關動作特性測試，用以輔助開關缺陷性質的診斷。
- 本裝置可應用與10kV～500kV各種結線組別、三相、單相變壓器有載分接開關動作特性進行交流測試，準確捕捉開關切換過程中的瞬變點前后電流、電壓變化，對有懷疑的開關可在外加壓電源的情況下進行單相高電壓模擬變壓器實際運行狀態進行分接開關，本裝置自帶高性能數據分析系統，方便工程技術人員根據工程需現場處理，并可導出備份，供后期分析使用。
- 本裝置具備交直流綜合測量能力。在一臺儀器內可實現對有載分接開關各種直流參數和交流參數的測量，如開關選擇、切換全過程中有無開斷點、交直流過渡波形、過渡時間、過渡電阻、三相同期性等；

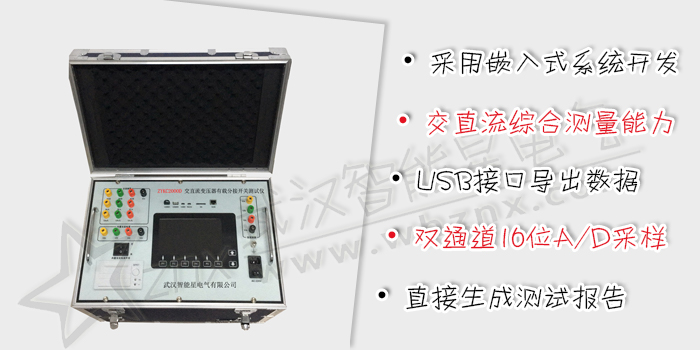

- 本裝置采用嵌入式系統開發，性能穩定，7寸容性觸摸屏和快捷按鍵配合使用，使得現場操作簡便快捷，現場可直接生成測試報告，同時USB接口可外接移動存儲設備進行導入導出數據，方便用戶備份和導入分析。
絕緣性能：
a) 絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ；
b) 測試裝置絕緣水平應能耐受1500V交流電壓(有效值)。
3.2 機內輸出交流逆變電源：
a) 電源頻率：可調頻率點（40Hz～60Hz范圍內）；
b) 輸出電壓：三相800V (有效值，隨負載變化)；
c) 輸出容量：額定1000VA，最大瞬時輸出1500VA(持續200ms時間，過載保護不動作)；
d) 電壓波形畸變率：＜2%；
e) 電壓相角：120°，相角差≯120°±1°。
機內輸出直流恒流電源
a) 開口電壓24V；
b) 電流1A、0.5A可選擇；
c) 電阻測試范圍：0.5～40Ω；測試精度：2%+2字
d）時間測試范圍：1～240mS；測試精度：0.2%+2字
傳感器精度：
a) 電壓、電流傳感器精度：0.2級；
b) 傳感器響應速度≤15μs；
c) 電壓量程：0V～800V（有效值）。
d) 電流量程：0mA～100mA(有效值)、0A～5A(有效值)；
3.5數據采樣：
a) 采樣精度：16位；
b) 采樣率：200K；
c) 采樣存儲深度：64M；
交流測試裝置凈重：約35kg(不包括測試線箱)
外形尺寸： 530mm*320mm*370mm，鋁合金包裝。
