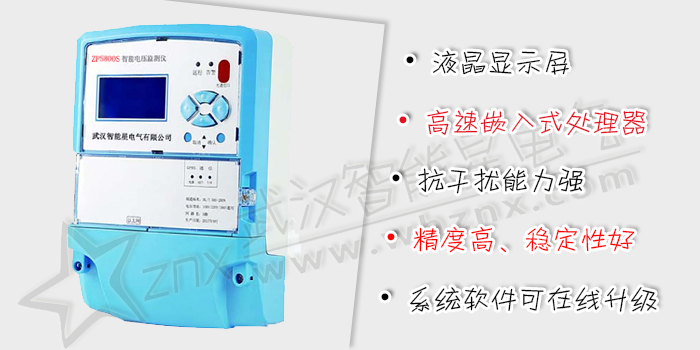

ZPS800S 電壓監測儀
閱讀次數：5220
ZPS800S為完全參照電力部門對電壓質量監測標準，采用現代電子技術、微機技術、電測量技術和現代通信技術研制的新一代產品，對被監測電壓采用有效值采樣，具有精度高、穩定性好、抗干擾能力強和系統軟件可在線升級等優點。同時具有多種數據采集方式，滿足多種通訊規約。
- 操作簡單、液晶顯示直觀清晰；
- 滿足三種監測電壓等級（100V，220V，380V）；
- CPU采用高速嵌入式處理器，處理各采樣數據、遠程通訊、本地通信及終端其他功能；
- 終端電磁兼容性能優良，能抵御高壓快速尖峰脈沖，強磁場，強靜電、雷擊浪涌的沖擊；
- 支持本地通信、近距離無線通信，遠程GPRS/CDMA、以太網等多種通信方式；
- 支持多種通信協議，如廣東規約、廣西規約、云南規約、本地協議等；
- 維護：可實現本地U盤抄表、U盤升級、遠程升級等功能；
- 實時顯示功能。實時顯示當日、當月的運行時間、電壓合格時間、超上限時間、超下限時間、最高電壓值及發生時間、最低電壓值及發生時間、停電時間、停電次數以及電壓合格率、超上限率，超下限率、等運行數據；
- 實時時鐘顯示；
- 自動儲存每日、每月的運行時間、電壓合格時間、超上限時間、超下限時間、停電時間、停電次數以及電壓合格率、超上限率，超下限率等運行數據；
- 自動儲存每日、每月最高電壓值及出現時間、最低電壓值及出現時間；
- 儲存停電、來電、電壓超高、超低事件記錄，同時具有主動上報功能；
- 儲存一個月的整點數據、一年的日數據、一年的月數據；
- 可以連續儲存一年以上的運行數據；
- 獨立的USB接口，可通過U盤讀取所有數據；
- 儲存數據永久保存不丟失；
- 具有U盤升級、遠程在線升級功能；
環境溫度：-20～60℃；
相對濕度：40℃時20～90%(無凝露)；
大氣壓力：79.5～106.0kPa（海拔2000m及以下）；
電壓測量范圍（即額定電壓）：AC（100V，220V，380V）±30％；三個電壓等級可以任意選用一個，用戶不需作精度調整；
頻率范圍：50Hz±5%；
工作電源波形：電壓正弦波形總畸變率≤5%。
顯示值相對誤差、靈敏度：<0.5％；
整定電壓值的上限和下限值基本誤差：<0.5％；
分辨率：0.01V；
最大功耗：<3VA；
內存容量：存儲十二個月的運行數據；
時鐘誤差：<1S/24H；
耐壓：4KV/min無擊穿或閃絡；
絕緣：>10MΩ；
泄漏電流：<3.5mA（交流有效值）；
統計精度：≤0.02％。
功率消耗
最大功耗≤3W
溫升
在額定工作條件下，線路和絕緣體的溫升不影響終端工作。在環境溫度不超過40℃的條件下，終端外部表面任一點溫升不超過25K，并且各部件不損壞，工作正常，絕緣性均能正常。
絕緣性能
在正常使用條件下，考慮到可能出現的大氣影響和電壓的改變，終端能保持足夠的介電性能。可經受6kV沖擊電壓和2kV交流電壓試驗，試驗條件下不出現電弧放電或擊穿，并保持數據及程序不改變，準確正常工作（包括時鐘）。
抗氣候影響
終端具備良好的耐氣候影響能力，耐室外陽光輻射，并且在室外陽光輻射下其功能不削弱，終端的外形、標志的清晰度不改變。終端耐高溫、低溫、交變濕熱以及陽光輻射性能滿足GB2423.1-1981、GB2423.2-1981、GB2423.4-1981、 GB2423.24-1981《電工電子產品基本環境試驗規程》要求。
電磁兼容（EMC）
電磁騷擾的抗擾度
終端的設計能保證傳導的和輻射的電磁騷擾以及靜電放電不使終端損壞或對終端無實質性影響，可滿足IEC61000-4-2:1995、IEC61000-4-3:1995、IEC61000-4-4:1995、IEC61000-4-5:1995電磁兼容性試驗標準要求。
無線電干擾抑制
終端不產生能干擾其他設備的傳導和輻射的噪聲，滿足CISPR22：1993《信息處理設備的無線電干擾特性極限值和測量方法》B級設備試驗標準要求。
抗外磁場影響
在正常工作狀態下，終端能耐受強度為0.5mT的外磁場影響，程序不紊亂，內存數據不丟失。
正常試驗大氣條件下絕緣電阻不小于100MΩ；
在正常試驗大氣條件下，配變監測終端被試部位能承受2500V工頻交流耐壓歷時1min絕緣強度試驗，且無擊穿與閃絡現象發生；
工作電源及電壓模擬量輸入端設有短路保護器件。當內部發生短路故障時，該保護器件可靠動作。電流、電壓回路保證接線可靠，其電流回路不會開路，避免引起過電壓，危及設備及人身安全；
電壓監測儀在極限溫度下，能保持正常工作24h，其主要性能應滿足技術要求的有關規定。
