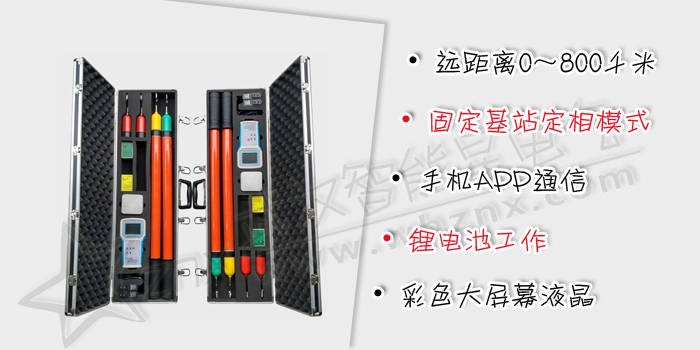

ZIHX 互聯網型全時高壓遠程定相系統

閱讀次數：5027

DL/T 971-2005 《帶電作業用交流1kV～35kV便攜式核相儀》

ZIHX 互聯網型全時遠程高壓定相系統（以下簡稱“系統”）用于高壓輸電/配電線路確定ABC三相，核對相序顏色是否標注正確。該系統主要由一個基站和若干個接收機組成。系統有兩種工作模式，一種為固定基站定相模式，另一種為移動定相模式。
固定基站定相模式：固定基站放置于變電站內，通過3G和4G網絡向全網發送三相實時相位值，任一接收機可隨時隨地完成定相工作。多臺接收機可同時工作。

移動定相模式：多臺接收機組成一個群組，選擇其中一個接收機作群主，將其測量值作為相位標準，通過互聯網向其它群成員發送實時相位值。任一群成員可以依照群主信息定相。

1、固定基站的基本配置：1個固定基站，7臺接收機，配套軟件。

2、移動群組最小配置：2臺接收機，配套軟件。

3、1臺接收機主要部件：4個發射器，1個接收主機，2根絕緣桿。

4、系統主要部件及功能

部件名稱	主要功能	通信方式
發射器	采樣高低壓線路相位值	433M、315M、2.4G
接收機	接收發射器相位值	433M、315M、2.4G
接收機	將相位值轉發給手機	藍牙
手機	運行APP，獲取接收機相位值	藍牙
手機	連接服務器,獲取定相結果	3G/4G移動網絡
服務器	獲取手機相位值，計算定相結果	3G/4G移動網絡
服務器	獲取基站數據，轉發給所有用戶手機	3G/4G移動網絡
固定基站	采樣線路相位值，并將標準相位值發給服務器	3G/4G移動網絡

備注：固定基站版定相系統標配7臺接收機，最小系統只需要1臺接收機和1個基站。

1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、固定基站適用電壓340V～420V。
4、遠程測量距離0.3公里～800公里。
5、發射器適用電壓范圍1V～220KV。
6、發射器和接收機的最大傳輸視距約100米。
7、接收機與手機藍牙傳輸最大距離約為20米。
8、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。
9、接收主機和基站主機均可根據GPS信號強弱自動切換GPS模式和授時模式。
10、接收主機采用真人語音提示測量結果和操作步驟。
11、接收主機無操作1小時自動關機，基站端24小時工作。
12、發射器和接收主機均內置可充電鋰電池，且電池可拆卸更換。
13、接收主機電池容量為2600mAH，發射器電池容量為350mAH。
14、高壓測量時泄漏電流<10uA。
15、工作時基站功耗<0.5W,發射器功耗<0.1W，接收主機功耗<0.3W。
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
17、重量：單臺接收機約5.5KG，基站設備約1KG。
18、接收機整機尺寸：長89cm*寬26cmm*高11cm。
19、基站尺寸：長50cm*寬26cmm*高11cm。
