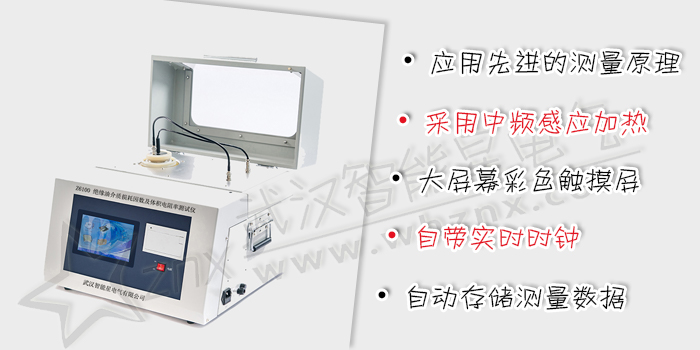

Z6100 絕緣油 介質損耗因數及體積電阻率測試儀
閱讀次數：7623
DL/T941－2005 《運行變壓器用六氟化硫質量標準》
在電力設備絕緣預防性試驗中，要求對電力設備的絕緣油參數進行定期測量。絕緣油介質損耗及電阻率的測量是其中重要的一項，長期以來，大都采用電橋法測量，操作繁瑣，測量精度受到很多因素影響，從而導致測量誤差大。隨著電子技術的飛速發展及電力行業對體積小、重量輕、操作方便、測量迅速、精度高的測量儀器要求，我公司根據國標GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》并參考國內外相關儀器研制出了在國內較為領先的高精密一體化絕緣油介質損耗因數及直流電阻率測試儀。
- 應用先進的測量原理和高度數字化技術，全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程；
- 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及泄漏電流對介損測試結果的影響；
- 儀器采用中頻感應加熱，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。
- 內含標準電容器,該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
- 大屏幕彩色觸摸屏，人機對話方便，操作簡潔明了，一目了然。
- 具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。
- 自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
- 自動存儲測量數據，可存儲100組測量數據，熱敏打印速度快。
- 具有空電極杯校準功能。
- 校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。
1、測試電壓范圍：0～2000VAC 0～500VDC
2、測試溫度范圍：室溫～120℃
3、介質損耗因數測試范圍：0.00001～100
4、電阻率測量范圍：2.5MΩ·m～100TΩ·m
5、相對電容率測試范圍：0~40
6、電容測試范圍：50pF～200pF
7、測 量 精 度----介質損耗因數：±（示值×0.5%+0.0001）
電 容：±（示值×0.5%+0.1pF）
相 對 電容率：±（示值×0.5%+0.1）
直 流 電阻率：±10%示值
8、介損值分辨率：0.00001；
電阻率分辨率：0.001MΩ·m
電容值分辨率：0.01pF
相對 電容率：0.001
9、 功 率：500W
10、尺 寸：470mm×425mm×385mm(長×寬×高)，重量：22kg
